Hvernig títanskautstöng bætir rafgreiningarskilvirkni natríumhýpóklóríts

Þegar kemur að-framleiðslu sótthreinsiefna á staðnum, er natríumhýpóklórít rafgreining hornsteinn tækni í vatnsmeðferð sveitarfélaga, hreinlætisaðstöðu í sundlaugum og iðnaðarferlum. Hjarta þessa rafefnafræðilega ferlis liggur í rafskautinu-sérstaklega,títan rafskautsstöng-sem ákvarðar skilvirkni kerfisins, orkunotkun og langlífi. Skilningur á því hvernig þessi mikilvægi íhlutur eykur rafgreiningarafköst getur hjálpað stjórnendum og verkfræðingum aðstöðu að taka upplýstar ákvarðanir sem þýða verulegan kostnaðarsparnað og rekstraráreiðanleika.

Framleiðsla natríumhýpóklóríts (NaOCl) með rafgreiningu felur í sér að rafstraumur fer í gegnum saltlausn, sem kemur af stað klórþróun við yfirborð rafskautsins. Þessi klór hvarfast síðan við hýdroxíðjónir til að mynda sótthreinsiefnið sem óskað er eftir. Val á rafskautsefni hefur í grundvallaratriðum áhrif á hvarfhvörf, orkuþörf og getu til að standast erfiðar rekstrarskilyrði. Hefðbundin efni eins og grafít eða ryðfrítt stál mistakast við stöðuga útsetningu fyrir klór og háum saltstyrk, sem gerir títan-undirstaða rafskaut ekki bara æskileg heldur nauðsynleg.

Vaxandi eftirspurn eftir sjálfbærum,-sótthreinsunarlausnum, eftirspurn, hefur flýtt fyrir nýsköpun í rafskautatækni. Nútíma títan rafskautastangakerfi fela í sér háþróaða húðunarferla sem hámarkar klórþróunarhagkvæmni en lágmarkar orkuinntak -tvíþættan ávinning sem tekur á bæði umhverfis- og efnahagslegum áhyggjum.

Af hverju er títanskautstöng nauðsynleg fyrir myndun natríumhýpóklóríts?

Rafefnafræðilegar kröfur stöðugrar klórframleiðslu

Natríumhýpóklórít rafgreining setur rafskautsefni í gegnum mjög erfið vinnuskilyrði. Forskautið þarf að hjálpa oxunarhvörfum að eiga sér stað í klóríð-ríku, mjög ætandi umhverfi á meðan það heldur lögun sinni í þúsundir klukkustunda notkun. Títan er besti kosturinn fyrir grunninn því hann ryðgar ekki og hefur varið oxíðlag sem myndast náttúrulega á yfirborði þess.

Ólíkt flestum málmum, helst títan í sömu stærð og rafleiðni þegar það er húðað á réttan hátt, á meðan aðrir málmar tærast eða óvirka við rafgreiningaraðstæður. Undirlagið er sterkur grunnur sem styður hvatahúð, sem venjulega eru blönduð málmoxíð (MMO) með rúthenium, iridium eða platínu. Þessar dýrmætu málmhúðun lækka of mikla möguleika á þróun klórs. Þetta lækkar beint spennuna sem þarf til að valda hvarfinu, sem aftur lækkar orkumagnið sem er notað.

Af hverju önnur efni falla niður

Grafítskautskaut voru áður vinsæl í rafefnafræðilegri notkun, en þau slitna hægt og rólega og hleypa kolefni inn í raflausnina. Ryðfrítt stál fellur fljótt þegar það verður fyrir klóríði, en kopar og járn tærast stjórnlaust og bæta óæskilegum málmjónum við vinnslustrauminn. Vegna þessara vandamála þarf oft að skipta um rafskaut, sem veldur því að framleiðsla stöðvast og gæði framleiðslunnar minnkar.

Óvirkur stöðugleiki títan og hvatavirkni MMO húðunar vinna saman á þann hátt að fullkomlega lagar þessi vandamál. Sem afleiðing af þessari samvirkni hefur títan rafskautastangatækni orðið staðall fyrir áreiðanleg kerfi sem geta búið til natríumhýpóklórít með 50 til 5000 grömm af tiltæku klóri á klukkustund.

Áhrif efnisvals á kerfishagfræði

Títan rafskautstækni kostar meira fyrirfram en einfaldari efni, en lífsferilsrannsókn sýnir ítrekað að það er betri fjárfesting.

Aðeins orkusparnaður-20 til 40 prósent miðað við gamlar rafskautagerðir - nægir til að standa undir fjármagnskostnaði innan 18 til 36 mánaða frá notkun. Lengri endingartími bætir við efnahagslegum ávinningi; títan rafskaut sem er rétt viðhaldið geta virkað vel í fimm til tíu ár við stýrðar aðstæður.

Títanskautstangir og klórþróun í rafgreiningarfrumum

Vélbúnaður klórmyndunar á skautayfirborðinu

Á sameindastigi breytist klór með því að færa rafeindir um við snertingu milli rafskautsins og raflausnarinnar. Jónir af klóríði úr uppleystu salti flytjast yfir á jákvætt hlaðna rafskautsyfirborðið og oxast þar. Hversu vel þessi breyting virkar fer eftir því hversu rafhvarfandi rafskautalagið er og hversu mikið rafefnafræðilegt yfirborð er tiltækt fyrir hvarf.

Blönduð málmoxíðfilmur sem voru gerðar til að hvarfast við klór hafa kristallað form sem gefur þeim mikið af virkum stöðum. Það hefur komið í ljós að rúthenium og iridium oxíð eru sérstaklega góð við að búa til klór, sem lækkar virkjunarorkuþröskuldinn og lætur hvarfið gerast við lægri frumuspennu. Þetta spennufall þýðir beint minni orkunotkun, sem er lykilatriði til að reikna út hversu mikið það kostar að keyra áframhaldandi rafgreiningarkerfi.

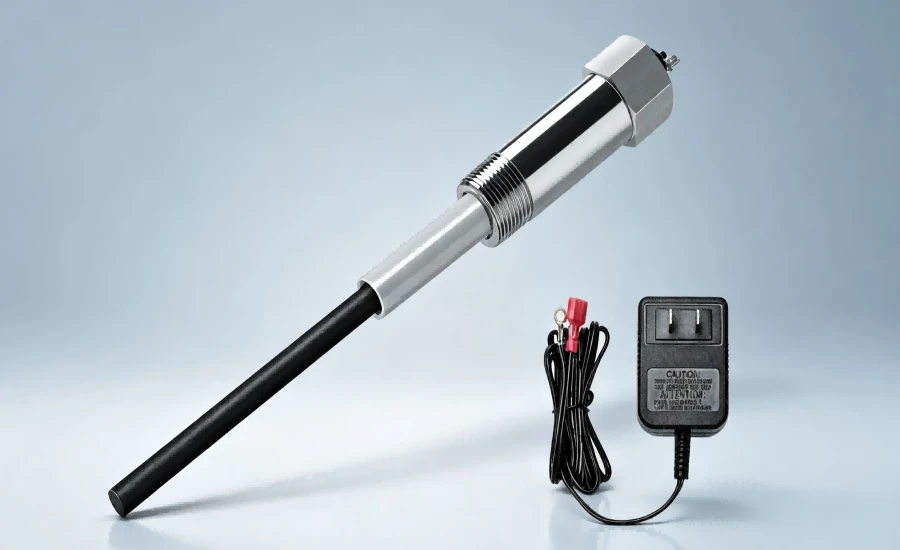

Líkamleg lögun títanskautstöngarinnar hefur einnig áhrif á hversu vel hún virkar. Stafaskipan nýtir yfirborðsflatarmálið sem best miðað við rúmmál kjarnaofnsins á sama tíma og það hjálpar straumnum að flæða jafnt. Þetta hönnunarval stöðvar heita reiti sem flýta fyrir niðurbroti húðarinnar og tryggir að klórþróun sé sú sama um allt rafskautyfirborðið.

Straumþéttleiki og áhrif hans á framleiðsluhraða

Eitt mikilvægt atriði sem hægt er að breyta við myndun natríumhýpóklóríts er rekstrarstraumþéttleiki, sem er magn raforku sem flæðir í gegnum ákveðið svæði rafskauta, þ.m.t.títan rafskautsstöng. Hærri straumþéttleiki flýtir fyrir framleiðslu, en þeir nota líka meiri orku og setja meira hitaálag á rafskautshúðina. Nútíma rafskautakerfi úr títan geta séð um margs konar straumþéttleika, venjulega á milli 500 og 3000 amper á fermetra. Þetta gerir starfsmönnum kleift að finna bestu blönduna á milli framleiðslu og hagkvæmni.

Við mikla straumstyrk veldur gasþróun mikið álag á grunninn, en sterka títanið þolir það. Samhliða klórmyndun á sér stað súrefnissam-þróun sem gerir yfirborð rafskautsins gróft. Þegar þessir vélrænu kraftar snerta óæðri rafskautsefni brotna þeir í örsmáar sprungur sem hleypa raflausn inn. Þetta gerir raflausninni kleift að valda ryði undirlagsins og lagaflögun. Vegna þess að títan er sveigjanlegt og hitauppsett MMO húðun festist vel, virka þessar leiðir til að brjóta það niður ekki vel.

Samsetning raflausna og pH-stjórnun

Natríumhýpóklórít er venjulega búið til með natríumklóríðlausnum sem hafa styrkleika á milli 0,3% og 3%. Þegar hýdroxíðjónir safnast upp við rafgreiningu hækkar pH náttúrulega. Þetta gerir umhverfið basískara, sem hjálpar hýpóklóríti að vera stöðugt. Mikið pH-gildi getur aftur á móti breytt því hversu vel húðin virkar og flýtt fyrir passivering títanbasans ef hlífðarhúðin skemmist.

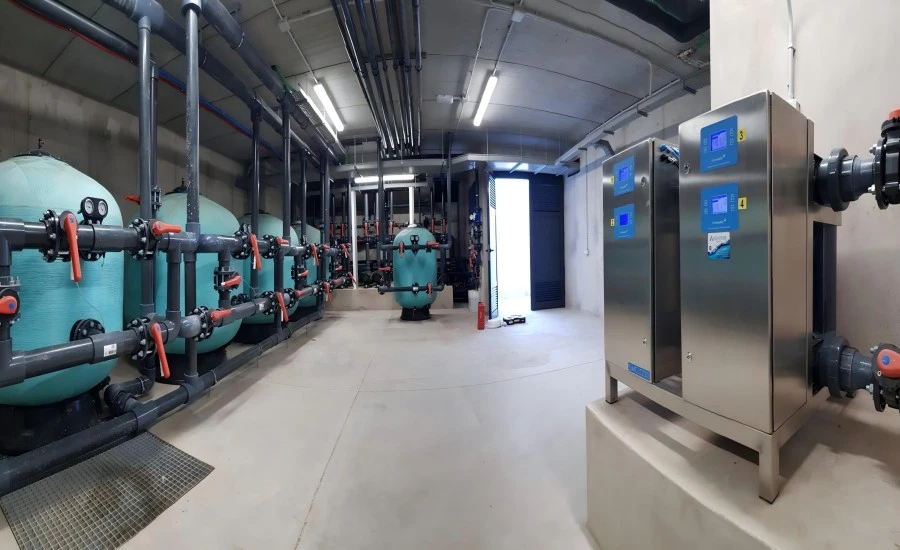

Nútíma hönnun fyrir títan rafskautstangir notar húðun sem helst stöðug yfir pH á bilinu 2 til 14. Þetta er svo hægt sé að nota þær í ýmsum aðstæðum við mismunandi aðstæður. Þetta pH-þol er sérstaklega gagnlegt í sundlaugum, þar sem oft þarf að breyta rekstrarbreytum til að halda vatnsefnafræðinni réttri.

Afköst títanóðustanga við háar-salt rafgreiningaraðstæður

Starfar í þéttu klóríðumhverfi

Rafskautsefni verða að virka við erfiðustu aðstæður fyrir rafgreiningu sjávar og há-þéttni saltvatnsnotkunar. Þegar saltmagn nálgast mettun eykst leiðni lausnar. Þetta lækkar ómískt tap en gerir umhverfið ætandi. Við þessar aðstæður verða hæfni títan hvarfefna til að vernda og efnavörn MMO húðunar mjög mikilvægir þættir til að ákvarða árangur.

Leiðandi háskólar í efnisvísindum hafa gert rannsóknir sem sýna að iridium-tantaloxíðhúð sem er rétt unnin getur haldið áfram að virka á föstu formi í vökva sem inniheldur 25% natríumklóríð við núverandi gildi sem er meira en 2500 amper á fermetra. Þessar erfiðu aðstæður flýta fyrir öldrun sem myndi fljótt eyðileggja flest rafskautsefni. Hins vegar halda háþróuð títan rafskautastangakerfi áfram að vinna með litlum skemmdum eftir margra ára notkun.

Rafmagns tvöfalda lagið við yfirborð rafskautsins er ýtt til baka með miklum jónastyrk óblandaðri saltlausna.

Þetta lækkar massaflutningsmörk sem geta dregið úr viðbragðshraða. Þessi áhrif gera kleift að vinna meira á hverja einingu rafskautsflatar, sem nýtir fjármagn betur á stöðum með takmarkað pláss.

Áhrif hitastigs á frammistöðu rafskauta

Með ohmískri viðnám og of mikið tap, rafgreining gerir mikinn hita í kringumtítan rafskautsstöng. Það fer eftir því hvernig kerfið er byggt upp og veðrið úti, það virkar venjulega á bilinu 25 til 60 gráður á Celsíus. Hærra hitastig flýtir fyrir rafefnafræðilegum viðbrögðum, sem gætu gert þau skilvirkari, en þau auðvelda einnig húðun að brotna niður.

Hitaþenslustuðull títan er mjög nálægt því sem er rétt samsett oxíðhúð. Þetta þýðir að jafnvel þegar hitastigið breytist meðan á hléum stendur er hitameðrískt álag haldið í lágmarki. Þessi sveigjanleiki er sérstaklega mikilvægur í kerfum sem virka aðeins þegar þörf krefur, frekar en allan tímann, vegna þess að endurteknar varmalotur geta valdið því að efni með mismunandi þenslueiginleika brotna niður.

Mengunarþol og sjálfhreinsandi-eiginleikar

Í raunveruleikanum innihalda raflausnir ekki bara natríumklóríð; þau innihalda einnig kalsíum, magnesíum, lífræn efnasambönd og fast efni sem eru sviflaus í vökvanum. Þetta getur safnast upp á yfirborði rafskauta. Þessi óhreinindi gætu stöðvað virka staði í að virka, hækkað spennu í frumum eða stöðvað efnavirkni. MMO-húðuð títaníumyfirborð óhreinkast ekki eins auðveldlega og gljúpt grafít eða gróft málmskaut vegna þess að þau eru slétt og hafa ekki svitahola.

Losun lofttegunda við rafskautsyfirborðið hreinsar sig náttúrulega þar sem hækkandi loftbólur lyfta af útfellingum sem eru aðeins lauslega festar. Reglubundin viðsnúningur á skautun, sem þýðir að nota rafskautið í stuttan tíma sem bakskaut, getur losað sig við uppsöfnun kvarða án þess að nota nein verkfæri. Þessir kostir í viðhaldi auka á auðvelda notkun sem gerir títan rafskautastangakerfi aðlaðandi fyrir uppsetningar sem ekki þarf að manna eða eru langt í burtu.

Hagræðing natríumhýpóklórítúttaks með títanskautstöng

Orkunýtnimælingar og kerfishönnun

Helsta leiðin til að mæla hversu skilvirkt natríumhýpóklórít er búið til er hversu mikla orku það tekur að búa til eitt kíló af klór. Ný, háþróuð-kerfi með háþróuðum títanskautum nota aðeins 3,2 til 3,8 kílóvatt-stundir af orku á hvert kíló. Þetta er mikil framför miðað við eldri tækni sem þurfti 4,5 til 6 kílóvatt-stundir á hvert kíló.

Þessi meiri skilvirkni stafar af ýmsu, þar á meðal hvatandi húðun sem lækkar ofurmöguleika klórmyndunar, rafskauta rúmfræði sem lágmarkar ómískt tap og þétt stjórn á vinnubreytum innan besta sviðsins. Uppsöfnuð áhrif lækka rekstrarkostnað um mikið. Þetta á sérstaklega við um stóra-notkun sveitarfélaga þar sem orkukostnaður getur numið hundruðum þúsunda dollara á ári.

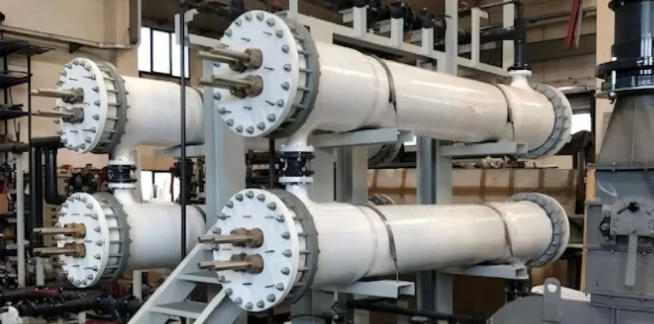

Fyrir utan rafskautið sjálft hafa aðrir hlutar frumuhönnunarinnar einnig áhrif á almenna skilvirkni.

Rétt fjarlægð milli rafskautsins og bakskautsins sameinar ómíska viðnámið við mörk massaflutnings. Skautun styrks getur ekki átt sér stað vegna þess að flæðimynstur tryggja að það sé nóg salt á yfirborði rafskautsins. Hitastjórnunarkerfi halda hlutum á besta sviðinu fyrir rafefnafræðilega skilvirkni og húðunarstöðugleika.

Stærð afkastagetu á meðan frammistöðu er viðhaldið

Mismunandi forrit þurfa mismunandi magn af natríumhýpóklóríti. Lítil innlend sundlaugarkerfi sem búa til grömm á klukkustund krefjast meira en stórfellda sveitarfélagsaðstöðu sem framleiðir kíló. Sveigjanleg hönnun gerir það að verkum að títan rafskautstækni skilar sér vel á þessu litrófi. Stórar uppsetningar nota nokkrar rafskautssamstæður sem eru tengdar rafrænt í röð eða samhliða, en örlítil kerfi nota staka-stafa rafskaut.

Seiglu títanskautstöngkerfa við mismunandi álagsaðstæður einfaldar mótun getu. Sum efnaferlar skila sér best miðað við fyrirhugaða getu þeirra. Hins vegar virkar rafgreiningarklórframleiðsla vel frá 30% til 100% af metinni framleiðslu.

Möguleikinn á að sérsníða framleiðslu að rauntíma-þörf sparar starfsmönnum tíma og peninga frá því að framleiða of mikið eða hafa ekki nægjanlegt geymslupláss.

Bestu starfsvenjur fyrir langlífi í rekstri

Til að fá sem mest út úr endingartíma rafskauta þarftu að borga eftirtekt til fjölda rekstrarþátta. Með því að halda saltstyrknum innan þeirra marka sem framleiðandinn setur kemur í veg fyrir að yfirborð rafskautsins hafi of mikinn straumþéttleika. Hægt er að fjarlægja kalkútfellingar áður en þær verða vandamál með því að þrífa reglulega. Húðunargæði eru vernduð með því að vinna ekki við pH gildi sem er of hátt eða of lágt. Með því að nota rétta lokunarskref getur það komið í veg fyrir að ryð komi upp þegar kerfið er ekki í notkun.

Tegund vatns sem fer inn í rafgreiningarfrumu hefur bæði áhrif á hversu vel það virkar og hversu lengi rafskautin endast. Hægt er að forðast slit með því að fjarlægja fast efni áður en það er síað.

Kalsíum- og magnesíumskurn myndast ekki eins mikið þegar þú mýkir. Virk kolsíun losar við lífrænar sameindir sem gætu skaðað hvarfastaði. Þessi skref til að kæla vatnið eru litlar fjárfestingar sem skipta miklu um endingartíma rafskautsins og halda gæðum úttaksins.

Niðurstaða

Vegna sérstakrar blöndu af tæringarþoli títan og hvatavirkni blönduðra málmoxíðlaga, skilar títanskautstöng tækni betur við natríumhýpóklórít rafgreiningu. Þessi samvirkni gerir það mögulegt að halda áfram að vinna jafnvel þegar rafefnafræðilegar aðstæður eru erfiðar og myndi fljótt brjóta niður önnur rafskautsefni. Hagnaður af orkunýtni, lengri líftími og minni viðhaldsþörf eru allt sterkur efnahagslegur ávinningur sem styður stöðu tækninnar sem iðnaðarstaðall.

Títan rafskaut, þar á meðaltítan rafskautsstöng, eru að verða betri þökk sé áframhaldandi rannsóknum sem bæta húðunarsamsetningar, nýjungar í formeðferð undirlags og þekkingu okkar á því hvernig niðurbrot virkar. Með tímanum bætast þessir litlu ábatar upp í stærri og hækka hægt og rólega verðmætatillöguna fyrir aðstöðu sem er að hugsa um að skipta um gamla rafskautatækni eða ætla að setja upp ný natríumhýpóklórítframleiðslukerfi.

Ferðin í átt að því að búa til sótthreinsiefni á eftirspurn og dreifa þeim passar við stærri þróun í vatnsmeðferð sem leggur áherslu á rekstrarfrelsi, efnaöryggi og sjálfbærni í umhverfinu. Títan rafskautatækni gerir þessa breytingu mögulega með því að gefa stöðugan rafefnafræðilegan grunn sem skilvirk kerfi til að búa til natríumhýpóklórít eru byggð á.

Algengar spurningar

Samstarfsaðili við NAVI Titanium: Trausti títanskautstöngina þína

NAVI Titanium Metal Technology Co., Ltd. er sérfræðingur í mikilli-afköstumtítan rafskautsstöngvalkostir sem eru hannaðir til að mæta þörfum erfiðra verkefna fyrir framleiðslu natríumhýpóklóríts. Ruthenium-iridium halla samsett húðun okkar hefur bestu orkunýtni í greininni, skilar á milli 3,2 og 3,8 kílóvattstundum- á hvert kíló af tiltækum klór. Auk þess tryggir okkar eigin formeðferðartækni fyrir undirlag að endingartími er átta til tíu ár þegar rafgreiningin er stöðug. Sem birgir títanskautstanga með mikla reynslu vinnum við verkefni með afkastagetu á bilinu 50 til 5000 grömm á klukkustund. Má þar nefna að hreinsa skólpvatn fyrir borgir, sótthreinsa sundlaugar, vinna neysluvatn og koma upp hringrásarvatnskerfum í verksmiðjum. Sérfræðingateymi okkar aðstoðar við alla þætti forrita, allt frá upphaflegri kerfishönnun til langtíma{11}}bestun rekstrar. Hafðu samband við sérfræðinga okkar ásales@navititanium.comstrax til að tala um hvernig NAVI Titanium getur hjálpað þér að búa til meira natríumhýpóklórít og lækka heildareignarkostnað þinn.
