Hvernig hertu málmduftdreifingu stýrir gropi á síu

Porosity er ekki slys. Þegar verkfræðingar hanna ahertu málmduftisíueining, sérhver ákvörðun um kornastærð, stigskiptingu og pökkunarþéttleika streymir beint inn í endanlega svitahola uppbyggingu. Hvort sem sía þarf að meðhöndla árásargjarn raflausn í PEM rafgreiningartæki eða meðhöndla ofur-fínar agnir í hálfleiðara, þá er duftdreifingin sú breyta sem mótar frammistöðu.

Þessi grein fer í gegnum aflfræði svitaholamyndunar, útskýrir hvernig agnapökkun þróast í starfrænt grop og sýnir hvernig dreifingartækni skilar sér í fyrirsjáanlegar, endurteknar síunarniðurstöður.

Hvernig ákvarðar duftdreifing hertu málms svitamyndun?

Rúmfræði rýmis milli agna

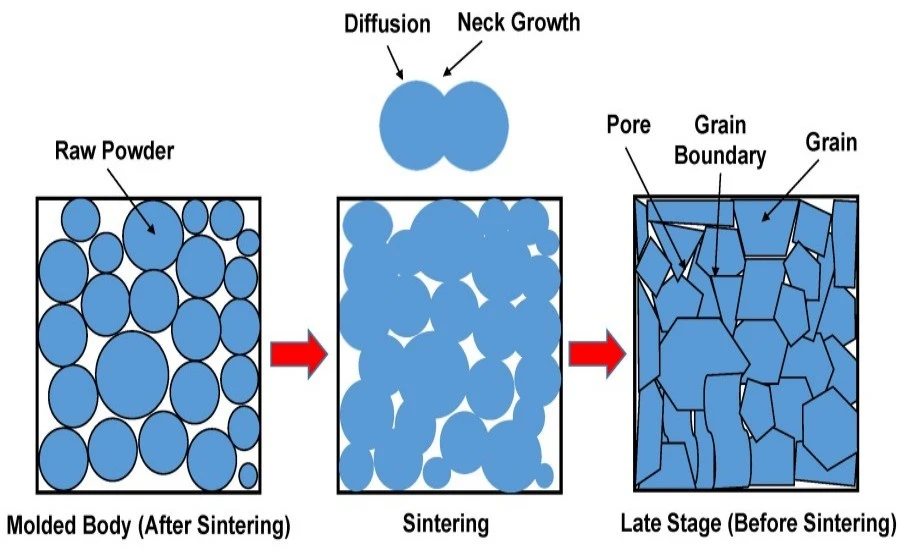

Þegar duftagnir eru hertar, festast þær saman við snertipunkta og skilja eftir tómt rými á milli þeirra. Þessi rými eru kölluð svitahola í hertu síu. Næstum allt um lögun þessara hola byggir á því hvernig agnunum er raðað fyrir og meðan á sintun stendur. Púður sem eru kringlóttar og hafa þröngt stærðarsvið staflast á nokkuð reglulegan hátt og mynda net eyður á milli agnanna sem er alltaf eins. Púður sem eru ekki einsleitar eða dreifast víða fylla plássið minna fyrirsjáanlegt, sem leiðir til breiðari sviðs þvermáls í hálsi.

Hertunarrannsóknir á duftmálmvinnslu sýna ítrekað að miðgildi porastærð vex með miðgildi kornastærð, sem er um 15–40% af meðalagnaþvermáli, miðað við hversu vel agnirnar eru pakkaðar. Til dæmis hefur þéttibúnaður úr 50 µm títanögnum venjulega meðalholastærð á bilinu 8–20 µm eftir sintun.

Þessi tala breytist verulega þegar fínni eða stærri hlutum er blandað í.

Súrefnisinnihald og áhrif þess á heilleika svitaholaveggsins

Hreinleiki dufts er porosity breyta sem fær ekki næga athygli. Títanduft með miklu súrefni hjálpar yfirborðsoxíðlaginu að vaxa við sintun. Þessar oxíðfilmur koma í veg fyrir að agnir mynda háls, sem veikir gljúpu beinagrindina og getur valdið því að ör-tóm sem eru ekki vel tengd komi fram við kornmörk. NAVI Titanium fær 0A-gæða hreint títanduft vegna þess að það hefur lágt súrefnisinnihald sem kemur í veg fyrir hálsvöxt. Þetta skapar svitaholuveggi með mældan burðarvirki og fyrirsjáanlega rafleiðni, sem er mjög mikilvægur eiginleiki fyrir PEM rafgreiningu.

Sintered Metal Powder Particle Packing og Porosity Development

Tilviljunarkennd pökkunarþéttleiki og verkfræðilegar afleiðingar hans

Tilviljunarkennt kúlulaga duft af einni stærð hefur þéttleika upp á um 64%, sem þýðir að um 36% af þéttu rúmmáli er tómt rými sem verður að pore netið. Þegar annarri kornastærð er bætt við breytist sú tala. Smærri agnir flytjast inn í rýmin á milli þeirra stærri, sem gerir pökkunina þéttari og heildargljúpan lægri. Þú getur breytt þessum hnappi; það er ekki galli í hönnuninni. Markmiðsgluggi er settur af verkfræðingum áður en þéttingin fer jafnvel í sintunarofn. Þetta er gert með því að breyta hlutfalli grófs og fíns brots.

Fyrir iðnaðarhertu málmduftisíuþættir sem vinna undir miklum mismunaþrýstingi, eins og þeir í PEM vatns rafgreiningarstöflum, er þétt stýrt porosity svið á bilinu 30% til 45% venjulega besta málamiðlunin milli vélræns styrks og leka. Gropstig undir 28% hafa tilhneigingu til að gera flæði verra og gildi yfir 50% auka hættuna á þreytu í byggingu við endurtekna þrýstingshleðslu.

Hvernig Sintering Hitastig styrkir Pore Network

Hversu hratt agnahausar vaxa er stjórnað af sintunarhitastigi. Hálsar haldast þröngir við lægra hitastig, halda opnari svitahola en gefa minni togstyrk. Þegar hitastigið hækkar skera hálsvöxtur af sumum munnholum. Þetta dregur úr virku gropinu á meðan það gerir gljúpu beinagrindina mun sterkari bæði í spennu og þjöppun. Þegar NAVI Titanium kvarðar sintunarfæribreytur og duftbreytingu, uppfyllir fullunnin síuhlutinn bæði markmiðsholustærðargluggann og byggingarforskriftina á sama tíma, í stað þess að líta á þær sem tvær mismunandi forgangsatriði sem þarf að uppfylla.

Hvernig duftdreifing breytir pore tengingu á sintuðum síum

Tortuosity og síunar skilvirkni

Að hve miklu leyti einstakar holur sameinast í samfelldar flæðisbrautir er það sem stýrir snúningi. Gropið net með miklum snúningum þvingar vökva í gegnum lengri áhrifaríkan farveg. Þetta gerir það betra í að stöðva fínar agnir, en það veldur því að þrýstingur lækkar. Net með lítilli tortuosity flytur fljótt vökva, en sumar agnir gætu komist um síunarsvæðið. Breið dreifing kornastærðar leiðir venjulega til meiri tortuosity vegna þess að litlar agnir sem fylla eyðurnar á milli stærri agna mynda holurásir sem eru ekki beinar og kvíslast í mismunandi áttir. Rásir haldast beinari þegar dreifing er þröng.

Samsvörun tengingar við umsóknarkröfur

Til þess að PEM rafgreining virki, þarf að vera lágt rafmagnsviðnám yfir gljúpu títanbyggingunni og mikil jónahreyfing í gegnum rásirnar sem eru fylltar af vatni.

Báðar þarfirnar eru uppfylltar með „hertu málmdufti“ sem er vel-tengdur og hefur meðal-snúningi. Illa flokkaðar þjöppur hafa oft svitaholur sem tengjast ekki eða stoppa í blindgötu. Þessar svitaholur fanga gasbólur og hækka ohmska viðnámið. Pore ​​tenging er hönnunarmarkmið fyrir NAVI Titanium verkfræðinga, ekki eitthvað sem gerist náttúrulega við sintrun.

Sintered Metal Powder Gradation fyrir stýrðar porous mannvirki

Halliskipulag og fjöl-virk síun

Gradient síuþættir búa til einn solid líkama með lögum af ögnum með mismunandi stærðum dreift út. Gróft lag að utan styður uppbygginguna og gerir forskimun á meðan slétt lag að innan skilur hluti nákvæmlega að. Til að gera þetta með ahertu málmduftiþjappað, þarf að setja duftblöndurnar vandlega í lag áður en þær eru þjappaðar. Þessu fylgir hertulota sem tengir öll lögin saman án þess að loka fínu-holasvæðinu.

Stighlutfall og lotusamræmi

Samkvæmni breytingahlutfallsins frá lotu til lotu er gæðabreyta sem fólk sem notar niðurstreymissíur sér sjaldan en finnur alltaf fyrir. Ef hlutfall gróft-til-fíns breytist um allt að 5% miðað við þyngd, getur meðalstærð svitahola breyst um 2–4 µm. Þetta er nógu stórt til að nákvæmnissíuhlutur virki utan fyrirhugaðs sviðs.

Til að halda stigahlutföllum stöðugum í framleiðslulotum, fylgir NAVI Titanium ströngum samskiptareglum til að einkenna komandi duft. Þetta felur í sér að athuga kornastærð, súrefnisinnihald og formgerð.

Hvernig dreifing hertu málmdufts hefur áhrif á síuflæðisafköst

Gegndræpi sem hlutverk svitaarkitektúrs

Í hertu líkama með svitahola fer Darcy gegndræpi upp eða niður með veldi meðalholaþvermáls og í beinni línu með gljúpu. Ef allt annað helst óbreytt gerir tvöföldun meðalholastærðarinnar gegndræpi fjórfalt hærra. Vegna þessa stærðfræðilega tengsla er stærð duftagnanna mikilvægasta hönnunarbreytan fyrir flæðisframmistöðu. Þegar verkfræðingar velja sérsnið fyrir hertu málmduft fyrir há-flæðisnotkun, eins og gasdreifingarlög í PEM kerfum, leita þeir að grófari stigum sem búa til flæðisrásir en hafa samt nógu fínt-hlutfall til að halda vélrænni samheldni.

Samræmd flæði yfir síuflötinn

Þéttleikamunur í grænu þjöppunni stafar af dufti sem dreifist ekki jafnt út á meðan á fyllingunni stendur eða jafnstöðupressun. Þessi munur helst eftir sintun sem svæði með mismunandi grop,

sem gerir flæðið ójafnt yfir síuflötinn. Í rafgreiningu er ójafnt flæði tengt staðbundnum straumþéttleikastökkum, sem flýta fyrir niðurbroti efna. Það er hægt að halda flæðinu jafnt yfir allt síueiningasvæðið með því að stjórna duftdreifingunni, ganga úr skugga um að agnirnar hafi sömu lögun og þéttleika og nota bestu fyllingartækni-. Þú getur breytt stærð svitahola í porous málmsíum NAVI Titanium úr 5 í 80 µm. Þetta gerir þér kleift að fá rétta flæðishönnun fyrir hvert forrit.

Niðurstaða

Helsti þátturinn sem ákvarðar hversu vel hert sía virkar er hvernighertu málmduftier dreift. Stærð svitahola, porosity, tengingar og flæðihegðun eru öll ákvörðuð af kornastærð, breytingahlutfalli, súrefnisinnihaldi og pökkunarrúmfræði. Að stjórna þessum þáttum nákvæmlega er það sem skilur gagnlegan síunarbúnað frá hlutum sem virka ekki rétt, frá því að hæfa hráduftið til að fínstilla sintunarfæribreyturnar. Þetta verkfræðisvið er notað af NAVI Titanium í allar hertu málmduftvörur sem það framleiðir. Þetta hjálpar þeim að búa til gljúpa málmsíuþætti sem virka vel við PEM rafgreiningu, skólphreinsun, hálfleiðaravinnslu og aðrar erfiðar aðstæður.

Samstarfsaðili við NAVI títan fyrir nákvæmni sintraða málmduftsíulausnir

Síðan 2008 hefur NAVI Titanium einbeitt sér að háþróaðri duftmálmvinnsluframleiðslu. Fyrirtækið er með aðsetur í Baoji, Kína, sem er þekkt sem miðstöð títanframleiðslu. NAVI Titanium er sérfræðingur íhertu málmdufti. Þeir nota 0A-hráefni, stýrða hertutækni og notkunar-sértæka verkfræði til að búa til gljúpa málmskjái með götum sem eru á bilinu 5 til 80 µm að stærð. NAVI Titanium tryggir að sérhver staðall passi við ferlaþarfir þínar, hvort sem þú þarft há-títanefni fyrir PEM rafgreiningartæki eða sterka hluta úr ryðfríu stáli fyrir iðnaðarsíur. Hafðu samband við okkur persónulega til að ræða efnisval, sérsniðnar breytur og sýnishornssölu.

Til að hafa samband skaltu senda tölvupóst ásales@navititanium.com.

Heimildir

1. Þýska, RM Sintering: Frá reynslusögum til vísindalegra meginreglna. Butterworth-Heinemann, 2014.

2. Dullien, FAL Porous Media: Fluid Transport and Pore Structure. 2nd útg. Academic Press, 1992.

3. Coble, RL, og Burke, JE "Sintring í keramik og málma." Progress in Ceramic Science, Vol. 3, Pergamon Press, 1963, bls. 197–251.

4. Masoumi, M., Hadian, A. og Simchi, A. "Áhrif kornastærðardreifingar á örbyggingu og vélrænni eiginleika duftmálmvinnslu Ti Compacts." Efnisvísindi og verkfræði: A, bindi. 527, nr. 24–25, 2010, bls. 6727–6732.

5. Smyshlyaev, AD, og ​​Buravova, SN "Stýring á gropni í hertum gljúpum málmbyggingum í gegnum Powder Gradation Techniques." Powder Metallurgy and Metal Ceramics, árg. 58, nr. 3–4, 2019, bls. 145–153.

6. Tsuchiya, K., og Yamamoto, T. "Hönnun í pore Architecture in Titanium Porous Filters for Electrochemical Applications." Journal of the Electrochemical Society, árg. 168, nr. 5, 2021, grein 054519.
